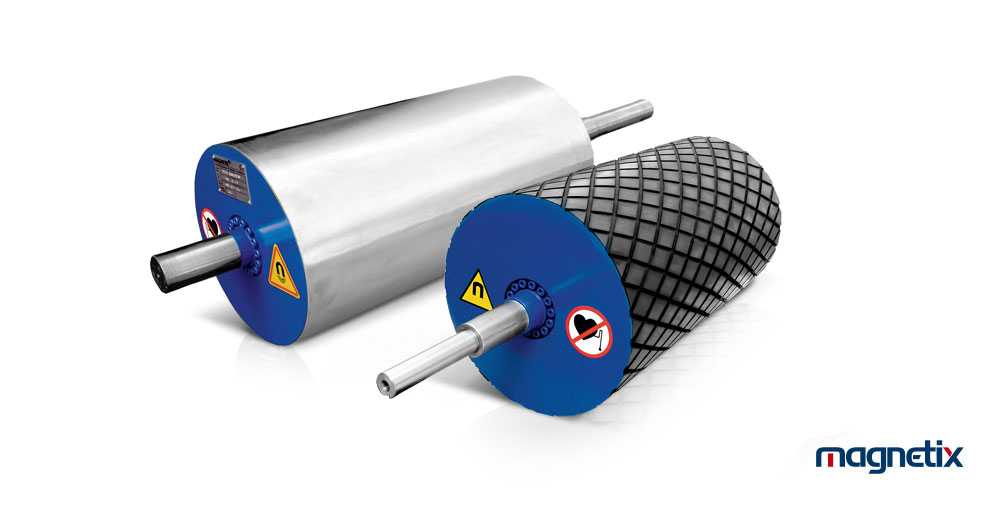

Magnetrolle BM
Die Magnetrolle vom Typ BM ist für den Einbau in einen Bandförderer anstelle der Antriebstrommel konzipiert und dient zur Trennung von groben und feinen Eisenteilen aus Schüttgütern, die auf dem Band transportiert werden. Die magnetische Kopftrommel schützt Mühlen, Brecher und andere Prozessmaschinen gegen Beschädigungen durch Fremdeisen und ist eine perfekte Ergänzung zum Überbandmagneten. Die Magnetbandrolle wird auch zur Rückgewinnung von wertvollem Eisenschrott in Abfallrecyclingprozessen eingesetzt.
Die BM-Magnetwalze ist zuverlässig, sehr robust und für den Dauerbetrieb ausgelegt. Die magnetische Walze zeichnet sich durch eine effiziente Eisenabscheidung aus. Die in der Magnetwalze verwendeten Ferrit- oder Neodym-Dauermagnete weisen eine hohe Koerzitivfeldstärke auf, wodurch sie schwer zu entmagnetisieren sind. Daher hat die Magnetwalze eine lange Lebensdauer.
Eigenschaften der Magnetrollen von Magnetix
- Maßgeschneiderte Ausführung der Magnetrolle nach individuellen Anforderungen.
- Anpassung an alle gängigen Förderbandgrößen möglich.
- Robuste und langlebige Bauart für schwierige Arbeitsbedingungen.
- Durchmesser der Magnetbandrolle bis 800 mm.
- Arbeitsbreite der Magnetbandrolle bis 2000 mm.
- Magnetkreis mit hoher Magnetfeldstärke.
- Magnetwerkstoff mit hoher Koerzitivkraft.
- Rollenmantel aus austenitischem Edelstahl.
- Erhöhte mechanische Festigkeit der Welle.
- Spannsätze für schnellen Wellenaustausch.
- Anti-Rutsch-Auskleidung – Gummierung oder Riffelblech.
- Betriebstemperatur bis 150°C.
Anwendungen von BM-Abscheidern
- Zusätzliche Stufe zur Trennung von Eisenmetallen hinter dem Überbandmagneten.
- Beseitigung von Metallverunreinigungen auf den einzelnen Etappen der Zementproduktion.
- Reinigung von Splitt, Sand, Mehl und anderen mineralischen Stoffen.
- Rückgewinnung von Alteisen aus Bergbau- und Verarbeitungshalden.
- Separation des Gusseisens und Gussstahls aus den Formmassen.
- Rückgewinnung des Eisenschrotts aus Kommunal- und Gewerbeabfällen.
- Reinigung der alternativen Brennstoffe RDF, SRF.
- Reinigung der Glasscherben, des Gummis, der Kunststoffe und anderer aus dem Recycling kommenden Rohstoffe.
- Reinigung der Späne, Schnitzel und anderen zerkleinerten Holzrohstoffe.
- Trennung von Edelstahl.
Magnetwalze im Betrieb
Designvarianten
- Ferrit-Magnetrolle vom Typ BM-F
Hergestellt aus Hartferrit-Dauermagneten mit mittlerer Magnetfeldstärke;
Zur Trennung von größeren Metallverunreinigungen aus dem Fördergut, wie zum Beispiel Schrauben, Bolzen und andere abgerissene Maschinenteile. - Neodym-Magnetrolle vom Typ BM-N
Hergestellt aus leistungsstarken Neodym-Dauermagneten mit hoher Magnetflussdichte;
Zur Trennung von kleineren Metallverunreinigungen aus dem Fördergut, wie zum Beispiel Lagerkugeln, Metallspäne, Eisenoxide und andere mit kleiner Haftfläche am Magneten und schwacher magnetischer Suszeptibilität. - Magnetische Antriebstrommel nach Maß
Sonderanfertigung nach Kundenzeichnung; Ausgestattet mit Ferrit- oder Neodym-Magneten nach Wahl. - Elektromagnetische Kopftrommel vom Typ BME
Bestehend aus einem Gleichstrom-Elektromagneten mit großem Magnetfeldbereich;
Zur Trennung von großformatigem Eisenschrott.
Die von uns hergestellten Magnetrollen werden auf Kundenwunsch gummiert. Wir verwenden Raute-Profil-Gummibelag in der Stärke 6 oder 8 mm. Aufgrund der Möglichkeit einer Beschädigung der Magnete bei der Vulkanisation im Autoklaven werden die Magnetrollen im „kalten“ Verfahren mit Spezialklebstoffen gummiert.
Die Magnetbandrollen können zusätzlich mit Pendelrollenlagern in staubgeschützten Gehäusen und einem Kegelradgetriebemotor ausgestattet werden.

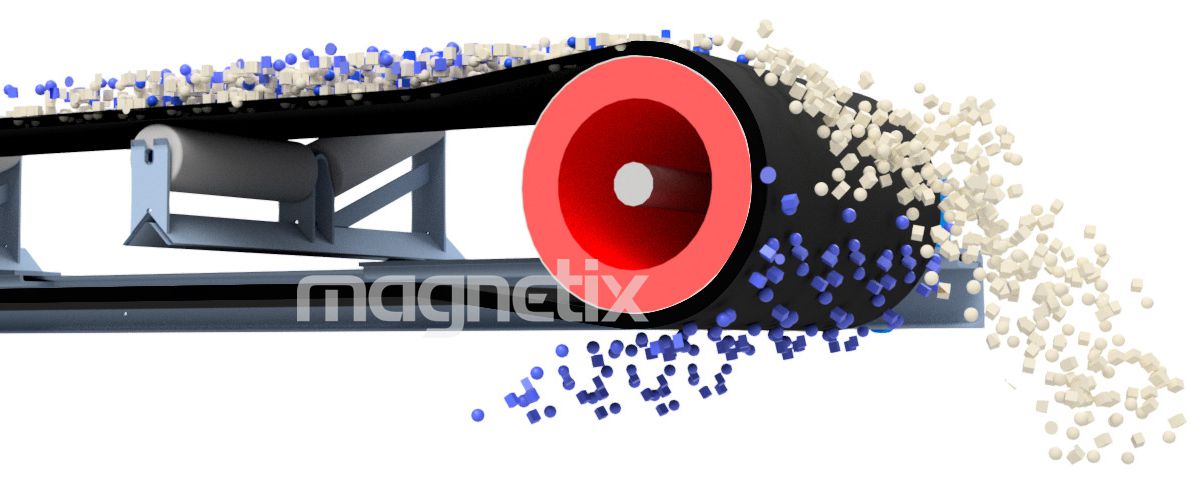

Funktionsprinzip der Magnetkopfrolle
Das zu separierende MaterialDas zu separierende MatDas zu separierende Material wird auf einem Förderband transportiert. Am Ende des Förderbandes tritt das Material in ein Magnetfeld, das von starken Permanentmagneten erzeugt wird, die im Kopfrollenkörper eingebaut sind. Eisenmetalle werden von einem Magnetfeld eingefangen und auf dem Förderband festgehalten, während das magnetisch neutrale Material frei vom Förderband fällt. An der Stelle, an der das Band nicht mehr an der Kopfrolle haftet, fallen Eisenmetalle vom Band ab, entweder durch den Einfluss der Schwerkraft oder mit Hilfe von am Band angebrachten Austragsstollen. Die Trenneffizienz wird durch einen verstellbaren Trennsplitter unter dem Förderband unterstützt.
Funktionsprinzip der elektromagnetischen Kopftrommel
Die elektromagnetische Kopftrommel funktioniert ähnlich wie die Magnetkopfrolle. Der Unterschied liegt in der Art und Weise, wie das Magnetfeld erzeugt wird. Bei der Magnetkopfrolle ist das Magnetfeld permanent und unveränderlich. Bei der elektromagnetischen Kopftrommel wird das Magnetfeld durch Anlegen von Strom an die Anschlüsse des Elektromagneten erzeugt. Der Gleichstromfluss in der Wicklung regt den Elektromagneten an und erzeugt ein starkes Magnetfeld, das Metalle aus dem transportierten Material einfängt.
Warum sollten Sie sich für unsere Geräte entscheiden?
Magnetwalzen von Magnetix werden in vielen Varianten für Kunden auf der ganzen Welt produziert. Die Walzen sind in Durchmessergrößen von 100 bis 1200 mm und Arbeitsbreiten bis 3000 mm mit Ferrit- und Neodym-Magneten erhältlich.
Für die Herstellung von Magnetsystemen wurde eine innovative Technologie zum Wasserstrahlschneiden von Magneten und Jochen entwickelt, dank der eine sehr hohe Präzision der Magnetmontage und damit eine hohe Leistung des emittierten Magnetfelds erreicht werden konnte.
Magnetix gewährleistet eine individuelle Bearbeitung jedes Auftrags und eine schnelle Bearbeitungszeit, auch bei Serienlieferungen an Stammkunden.
Preis der Magnetwalze
Der Preis einer Magnetwalze hängt in erster Linie vom Durchmesser, der Arbeitsbreite und dem verwendeten Magnetwerkstoff ab. Die Walzen aus Neodym-Magneten sind aufgrund der ständig steigenden Preise für Seltenerdmetalle teurer. Lager und Antrieb werden je nach Parameter des Förderbandes individuell ausgewählt.
Die Standardlieferzeit für eine Sonderanfertigung beträgt 4 – 6 Wochen. Wir erfüllen auch Bestellungen mit beschleunigter Frist. Magnetix verfügt außerdem über einen großen Lagerbestand an sofort verfügbaren Separatoren.
