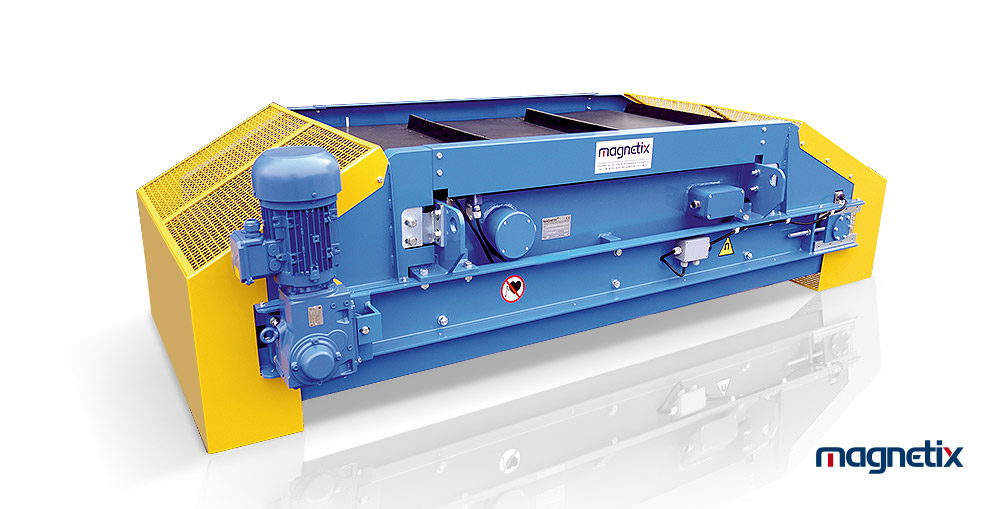

Überbandmagnetscheider STE
Der Elektro-Überbandmagnetscheider vom Typ STE ist für die automatische Trennung von groben Eisenmetallen aus Schüttgütern, die auf Band- oder Vibrationsförderern transportiert werden, konzipiert. Der Überbandmagnetscheider schützt Mühlen, Brecher und andere Prozessmaschinen gegen Beschädigungen durch Eisenteile wie Schrauben, Rohrstücke, Lager oder Brecherzähne. Der Elektro-Magnetscheider wird auch zur Rückgewinnung von wertvollem Eisenschrott in Abfallrecyclingprozessen eingesetzt.
Der elektromagnetische Überbandscheider ist zuverlässig, sehr robust und für den Dauerbetrieb ausgelegt. Der Überbandabscheider zeichnet sich durch eine effiziente Eisenabscheidung aus. Der im Überbandabscheider verwendete Elektromagnet verfügt über eine hochwertige Wicklung aus Aluminiumband mit höchster Isolationsklasse. Dadurch ist der elektromagnetische Überbandscheider hochtemperaturbeständig, sehr langlebig und effizient.
Eigenschaften der Überbandmagnetscheider von Magnetix
- Kundenspezifische Ausführung des elektromagnetischen Überbandmagnetscheiders nach individuellen Anforderungen.
- Optimale Anpassung an Breite und Geschwindigkeit des Förderbandes.
- Robuste und langlebige Bauart für den Dauerbetrieb 24/7 unter schwierigen Arbeitsbedingungen.
- Gleichstrom-Elektromagnet mit einer Leistung von bis zu 28 kW im Dauerbetrieb und 50 kW im intermittierenden Betrieb.
- Magnetkreis mit tiefwirkendem Magnetfeld und hoher Flussdichte.
- Wirkungsbereich des Magnetfeldes bis 900 mm gemäß DIN VDE 0580.
- Hochwertige Elektromagnetwicklung aus Aluminiumband.
- Elektromagnetisolierung der Klasse C bis 300°C.
- Schutzart IP 65 des Elektromagneten.
- Austragsgurt aus verstärktem Gummiband mit heiß vulkanisierten Querstollen.
- Gurtantrieb - NORD- oder SEW-Kegelradgetriebemotor. Andere Hersteller auf Anfrage.
- Zubehör namhafter Hersteller.
- Optional explosionsgeschützte Ausführung gemäß den Anforderungen der ATEX-Richtlinie.
Anwendungen von elektromagnetischen Überbandscheidern
- Trennung vom Fremdeisen aus Kohle, Kalkstein, Basalt und anderen Zuschlagstoffen zum Schutz von Mühlen und Brechern.
- Beseitigung von Metallverunreinigungen auf den einzelnen Etappen der Zementproduktion.
- Rückgewinnung von Alteisen aus Bergbau- und Verarbeitungshalden.
- Separation des Gusseisens und Gussstahls aus den Formmassen.
- Rückgewinnung des Eisenschrotts aus Kommunal- und Gewerbeabfällen.
- Reinigung der alternativen Brennstoffe RDF und des Kompostes
- Reinigung der Glasscherben, des Gummis, der Kunststoffe und anderer aus dem Recycling kommenden Rohstoffe.
- Reinigung der Späne, Schnitzel und anderen zerkleinerten Holzrohstoffe.
- Schutz der Schneidemaschinen für Zuckerrüben.
Elektromagnetischer Überbandscheider im Betrieb
Ausführungen von Überbandmagnetscheidern
- Elektromagnetischer Abscheider vom Typ STE-C
Ausgestattet mit Ölkühlung für den Betrieb bei hohen Temperaturen. - Elektromagnetischer Abscheider vom Typ STE-DM
Forciert durch einen Metalldetektor – Elektromagnetleistung bis zu 50 kW im Impulsbetrieb. - Explosionsgeschützter Separator vom Typ STE-EX
Gemäß der ATEX-Richtlinie hergestellt und von einer benannten Stelle zertifiziert.
Überbandscheider Zubehör
- Automatische Schmierstoffgeber.
- Schieflaufschalter und Drehzahlwächter.
- Wicklungstemperaturfühler.
- Schaltschrank.
- Traggestell mit verstellbaren Kettengehängen.
- Auswurfrutsche und selbstentladender Schrottbehälter.
Funktionsprinzip des Überbandmagnetscheiders
Der elektromagnetische Überbandabscheider wird üblicherweise an einer speziellen Tragkonstruktion über dem Förderband aufgehängt. Es gibt zwei Möglichkeiten, den elektromagnetischen Abscheider aufzuhängen: quer zur Förderrichtung oder längs über der Antriebstrommel des Bandförderers. Nach Anschluss der Stromversorgung an den Schaltschrank des Abscheiders wird eine Gleichspannung von 110 oder 220 VDC an die Elektromagnetklemmen angelegt. Der Gleichstromfluss in der Wicklung erregt den Elektromagneten und erzeugt ein starkes Magnetfeld, das Metalle aus dem Fördergut einfängt. Die eingefangenen Metalle werden über einen Austragsgurt in eine Auswurfrutsche und anschließend in einen Schrottbehälter entladen.
Videos mit dem Überbandmagnetscheider
Warum sollten Sie sich für unsere elektromagnetischen Separatoren entscheiden?
Die hergestellten elektromagnetischen Abscheider sind in mehreren Varianten erhältlich, angepasst an die Betriebsbedingungen und den Verwendungszweck. Unsere Lösungen werden an Anwender auf der ganzen Welt geliefert, wo sie unter extremen Arbeitsbedingungen in Bergwerken, Steinmahlwerken, Zementwerken und Anlagen zum Recycling verschiedener Arten von Abfällen eingesetzt werden.
Für den Bau von Separatoren verwenden wir die hochwertigsten Materialien und Komponenten unserer europäischen Lieferanten, was die Kontinuität der Lieferketten und schnelle Auftragsabwicklungszeiten gewährleistet. Die in den Separatoren verwendeten Elektromagnete verfügen über eine Wicklung aus eloxiertem Aluminiumband mit zusätzlicher Isolierung, wodurch unsere Lösungen die höchste Isolationsklasse C bis 300°C aufweisen. Dies gewährleistet eine hohe thermische Beständigkeit und eine lange Lebensdauer unserer Lösungen.
Der Stromversorgungs- und Steuerschrank, der für die Zusammenarbeit mit dem übergeordneten Steuersystem ausgelegt ist, ist für die Stromversorgung und die Steuerung des Separatorbetriebs verantwortlich.
Unsere technischen Berater bieten professionelle Beratung bei der Auswahl des Abscheidertyps und der erforderlichen Zusatzausrüstung und wirken an der Planung der Installation unserer Geräte in Industrieanlagen mit.
